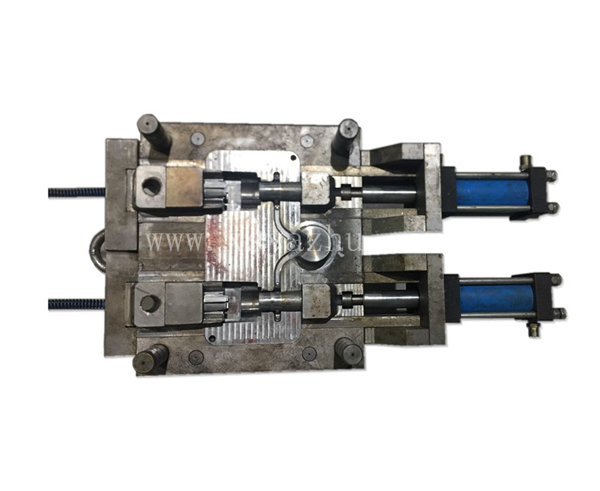

關于壓鑄模具的澆口很多資料都能查閱，壓鑄的研究從上世紀20年代就開始。這是一個老生常談的問題，但是經過幾十年的發展從經驗到理論，再到引用國外先進的概念，目前國內已經有比較成熟的壓鑄模具的澆排系統，當然每家公司還有獨特的見解和經驗，但是萬變不離其宗。下面我就簡單說說個人對澆排系統的認知。

要從這個話題說起，其實前面還有很多關于澆排系統的前期制作的考慮，比如產品信息，合金成分，制件的用途，以及配合此澆排系統的壓鑄機的性能，工藝等等一系列問題，這里就不逐一介紹了，等后面陸續文章的發表。

壓鑄永遠是個矛盾體，這樣說可能很多朋友不解，但是為什么這樣說呢？

首先壓鑄是從澆鑄沙鑄等工藝演變而來的，但是澆鑄沙鑄等工藝的制件和壓鑄的制件卻是截然相反的效果，很多朋友說，我會澆鑄，壓鑄也沒問題。我覺得雖然是前者的延伸，但是兩者卻各成一體，而往后的研究和發展方向也是各自方向，但是最終又是殊途同歸。只有弄懂了分叉的方向，才能為最終的同歸來融合。其次壓鑄需要的不是單獨的工藝和模具設計，前面我說，這里牽著方方面面。但是大家記住壓鑄是矛盾體中求最佳化就可以了，因?yàn)槲覀冡槍?duì)的制件要求不一樣，只能顧此失彼，我們能做的就是矛盾中盡量往我們理想的制件方向去靠攏。很多朋友都說這種類型壓鑄件我做過，在這里個人并不是非常認同，因?yàn)橹灰萍纳晕⒆兓?，我們所考慮的方向也隨之變化，比如制件流程問題，2次爆發等問題都會伴隨質量問題而來，最多只能說有經驗而已，但是這個經驗也并不是最佳化的。

  1、流量問題：說到澆排系統我們首先會想到內澆口，內澆口指的就是壓鑄液體從流道到產品這個狹小的區域，這個區域關系到我們制件的質量最為關鍵的所在，那么內澆口到底多大的截面積為最佳呢？這個大家都有很多方法和經驗，但是最佳的還是流量法。見下公式：

（V件+V排）/時間*速度

（G件+G排）/密度*時間*速度

 這2個公式相信大家隨意找個資料都能找到，我這里再簡單的介紹一下，就是產品重量加上渣包重量除以產品密度，除以產品填充時間，除以產品填充速度，可以連除。這個道理大家都懂，但是很多資料往往大家對時間和速度掌握不了。其實不管從流量法來說還是PQ平方來說很多數據都能定，但是時間和速度還是我們?nèi)藶榈慕?jīng)驗來控制，這個就給我們帶來一定的麻煩。如圖:

    如圖所示，窗口的位置都是由時間和速度來制定，這個時間和速度又是我們經驗給于的，所以這其中的真正意義就是掌握時間和速度。很多資料對時間和速度講的范圍又太大，往往會造成算出來的數據偏差過大。

 如果按照此表來，那么我們的流量法就簡直就沒法用了。這里我簡單的接地氣的用2個方法來告訴大家簡單的方法。

（G件+G排）/2.5*0.05*40

2.5當然是鋁液的密度，制件和渣包重量以克為單位。這里我們要注意，此時在填充狀態，密度應該按照液態密度計算。此公式適合鋁合金在3-6毫米壁厚使用，我們所接觸的合金件往往大都在這個范圍之內。因?yàn)榱髁窟^大往往產品出現含氣量增多，雖然工藝上更能滿足高速高壓的工藝，但是一旦時間過短，造成型腔內氣體沒有充足時間排除，那么產品含氣量必然增多。如果填充時間多長，那么我們經?？吹疆a(chǎn)品冷隔，發黑，疏松甚至開模時產品開裂等一些列的問題。所以無論從外觀件還是氣密件來講，產品的填充時間是尤為重要的。第二個方法基本可以制定產品重量的27%-30%來計算產品需要的內澆口截面積，厚壁件取前者，薄壁件取后者，以3毫米為界分。以這2種方式來確定內澆口范圍，略微的差距我們可以在壓鑄機上做微調。這里只是簡單的講訴一下內澆口實用的計算和判斷的方法，沒有詳細講解模具材料系數，液固相的范圍，如果要詳細解答來龍去脈，相信需要寫一本書，不合適我們壓鑄人現場處理的方法。

2、流向問題：如果說內澆口截面積是滿足流量的話，那么澆口就是來確定合金液的流向，往后延伸流道也是來滿足合金液的流向。澆口指的是內澆口和流道之間的過度區域，一般分為扇形澆口和錐形澆口，關于澆口的面積計算我們以后有時間可以專門來詳細的講解，這里我們主要講一下方向位置問題。其實流向也是至關重要的問題，一般我們根據產品來確定澆口位置，那么問題來了，一般直接和澆口連接的制件基本成型外觀包括密度都比較理想，而位置較遠的相對較差。這里主要關系到的是主填充區和非填充區，一般主填充區是澆口附近或是方向一致的區域，非主填充區我們稱之為擠壓區。如果產品位置充足，最佳的是讓主填充區占據產品的2/3。（這里的2/3是指產品流經區域，并非指內澆口面積）。當然每個制件不一樣，這需要我們更加精準的去判斷。這里主要講幾點方法：

   （1）在正常情況下，盡量使產品同步進料。

   （2）盡量保持較多的直接填充區域。

   （3）根據制件的要求分別選擇澆口的位置，致密件按照逐層凝固或者順  序凝固的方法，以盡量減少產品的縮孔，盡可能的打散產品內的氣孔，以能達到產品的補縮問題。如圖：

 當然在有些產品我們需要格外注意，那就是厚度變化較大較多，起伏不穩定，變化起伏達到4倍或者更高的時候就不能一味的去考慮以澆口補縮的方式了，因?yàn)檫@些區域任你在怎么補縮都是無濟于事了，那就需要考慮別的方法，比如料溫的控制，冷卻模溫的控制或者流向的先后差異與料溫冷熱偶合的控制，或者加局部增壓，有甚者更是考慮壓鑄模鍛半固態等工藝。后者就比較難了，已經超出我們對產品前期的預判，需要借助模擬等手段來判斷了。所以在開發產品時候最佳的是壁厚均勻，厚度差盡量控制在2倍以內，減少產品的2次爆發的區域。產品的厚度一般在4毫米左右，抗拉強度塑形變形等達到最佳，亦不易產生縮孔。隨著產品的厚度增加其抗拉強度會逐漸減少。

（4）根據制件的要求分別選擇澆口的位置，外觀件按照同步凝固的方式的方法，以盡量減少產品的變形，或者以變形應力等引起的冷裂拉傷等缺陷。

   （5）盡量避免沖擊產品的阻礙區域，流向要穩定，盡可能的保持原來澆口給的流向，一般合金液體在受到型腔的撞擊后流向都會改變，如果連續過多撞擊會造成合金液的死流，死流是我們壓鑄和模具設計最大的忌諱，合金液一旦流動不連續或者撞擊后沒有足夠能量來驅使流動，那么氣縮孔包括對接冷隔，冷料等一些列的缺陷就更容易產生。產品內的形狀我們是沒法控制的，但是盡可能的去避免我們是能做到的。一味的撞擊阻礙區域除了流向改變，還會使模具產生沖蝕，麻點，早期龜裂等破壞模具的現象。

  （6）產品的流程盡量控制在流程和壁厚比的100-150之間。薄壁件取前者，厚壁件取后者。

  （7）在產品澆口面積充足又形狀變化不大的情況下盡可能的減少澆口的數量，如果是扇形澆口那么單路澆口的寬度不要超過80mm，角度小于90度。盡量別沖擊制件排氣區域，這個道理很簡單，一旦排氣封死，那么制件內部還在流動的話那么產品都是缺陷了。
