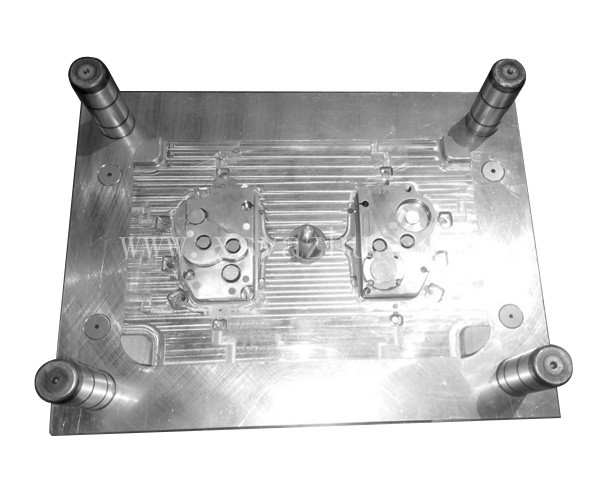

1).模具的基本構成

   (1)前模(母模)(定模)﹑(2)后模(公模)(動模)﹑(3)嵌件(鑲件)﹑(4)行位(滑塊)、(5)斜頂﹑(6)頂針﹑(7)澆口(入水口)

2)模具制品形狀對制品的影響

   壁厚﹐幾何形狀﹐會影響成形收縮率﹐脫模斜度大小

3).入水口對制品收縮率的影響

   入水口的尺寸大則收縮率小﹐尺寸小則收縮率大﹐料流方向平行則收縮率大﹐垂直方向則收縮小

4)模具壁厚過大﹑壁厚過小的影響

   壁厚過大﹕(1)增加成本(2)延長成形時間﹐生產效率降低(3)品質難管控﹐易出現氣泡﹐縮孔﹐凹陷等

   壁厚過小﹕(1)塑料在模具內流動的阻力大。如形狀較復雜的﹐成形會困難(2)強度較差

   如果塑件的壁厚不均勻﹐那么成形過程后會收縮不勻﹐不僅造成氣泡﹑凹陷﹑變形還會存在較大的內應力。壁厚與壁薄的交界處避免有銳角﹐過度要綬和﹐厚度應沿著塑料流動的方向逐漸減小。

5)圓角(R位)

   設置圓角(R位)增加強度﹐使塑件不致變形或裂紋。

6)加強筋

   (1)為了確保制品的強度和剛性﹐又不使塑件壁厚﹐可在塑件適當?shù)牟课辉O(shè)置加強筋﹐防止變形﹐在某些情況下﹐還可以改善成形中塑料流動的問題。

   (2)加強筋的厚度不可超過塑件的50%﹐通常大約在20%左右。

   (3)加強筋應比塑件的平面低。

7)孔

   (1)孔的周邊容易產生熔接痕﹐降低了塑件的強度﹐注意﹕孔與孔﹑孔與塑件之間的距離一般應取孔的兩倍以上。

   (2)孔的邊緣可用凸臺加強孔的強度。

   (3)盲孔的深度不可超過孔徑直徑的4倍。

   (4)螺絲孔特別應注意孔強度﹐孔徑的尺寸大小。如果孔徑太大打入螺絲后會有打滑的現象,如果孔徑太小則會有打不入螺絲或打爆螺絲柱。

   (5)孔柱太長(高)應注意模具排氣不良

   (6)孔徑的深度最好是不超過孔徑的8倍。

   (7)帶有臺階的孔﹐型芯分別固定在定﹑動模兩側﹐很難保証同心度﹐而且在兩個型芯的接合位易產生毛邊﹐所以應將任一方的型芯(孔徑)增大0.5MM以上﹐由另一端的導向成形

8)模具的嵌件﹑行位﹑斜頂。

   模具的嵌件﹐行位和斜頂通常都是鑲在模具的動模上﹐如果嵌合的不嚴密就會有毛邊。
