1. 前言
鋁是一種輕金屬，密度小(2.79/cm3), 具有良好的強度和塑性，鋁合金具有較好的強度，超硬鋁合金的強度可達600Mpa，普通硬鋁合金的抗拉強度也達200-450Mpa，目前已經得到抗拉強度大于700Mpa的鋁合金，其比強度可與優質的合金鋼相媲美，比鋼度甚至遠高于鋼。鋁具有良好的導熱性，可用作各種散熱材料。鋁還具有良好的抗腐蝕性能和較好的塑性，適合于各種壓力加工。因此鋁合金廣泛的應用于機械，汽車各個領域。
汽車引擎已經從全鐵材質發展到了全鋁材質，其目的是為了減輕車重，而減輕車重意味著可以省油耗。一般使用鋁缸體發動機，能減輕20公斤左右的重量。而汽車的自身重量每減少10%，燃油的消耗可降低6%～8%。現在汽油機的缸蓋基本上都是鋁合金材質，缸體材質也已大量的替換成鋁合金材質。
但是我們所說的鋁缸體并不完全是全鋁的，幾乎都要使用鑄鐵缸襯或者鋼制的氣缸內襯。那是因為現在的引擎，為了降低往復運動的部件的慣性，提高轉速和響應速度，活塞大多使用高硅鋁合金作為材料。如果氣缸壁也是鋁的。鋁和鋁之間的摩擦系數是比較大的，這樣引擎的性能就受很大影響了。而鑄鐵或者鋼制的氣缸內襯就沒有這樣的問題。
但是不可否認的是，現在一些高端引擎已經做到了真正的全鋁材質，如Audi 3.1L FSI V6的全鋁缸體，就是沒有使用鑄鐵或者鋼制缸襯，而是通過氣缸內壁部分使用了高硅鋁合金來克服降低摩擦系數。其處理工藝非常貴，不過散熱性能卻得到了很大的提升。
為了真正實現經濟可行的無鋼套鋁合金缸體，國內一部分公司已經率先進行高硅稀土鋁合金研制來制造缸體，而且不需要鋼套。這種新材料汽車發動機缸體與傳統缸體相比，具有降低摩擦功、節油，優化引擎散熱，減少廢氣排放，減輕重量，提高缸體強度，成本降低等優勢。
目前某公司的這類缸體已經成功下線，而模具正是筆者公司開發的。筆者主要從缸體成型角度來分析，此類缸體在成型工藝制定時候的難點及要點。
2．鑄件結構分析

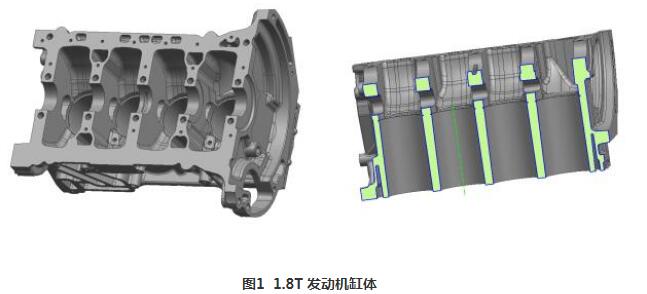

該鋁合金壓鑄件的實體模型如圖1所示，外形尺寸445mm x 378mm x 226mm,最大壁出現在缸筒壁，厚達13.4mm,其余平均壁厚為4mm.，鑄件材料為高硅稀土鋁合金，是一種硅含量在19-21%wt的過共晶AL-Si系列壓鑄合金。其Si晶粒的尺寸控制在50微米以下，該種合金具有很好的流動性、氣密性、抗熱裂性及高耐磨性和低膨脹系數，適于制作汽車發動機缸套、剎車塊、泵等零部件材料。
產品質量19.2kg。鑄件整體形狀復雜，結構多變，壁厚不均勻，特別是缸套處由于不采用預鑲缸套，導致壁厚厚大。
3．澆注系統的設計
澆注系統的設計包括澆流道的設計，溢流排氣系統的設計，冷卻加熱系統的設計，
首先確定進料方式。從產品的結構來分析，單側進料方式比較適合。這樣的設計有利于鑄件在澆注過程中的排氣，避免氣體窩在缸筒內，而導致最后在里面出現大的氣縮孔。
其次根據壓鑄工藝及參數做一些必要的計算，來確定澆道各部分的尺寸。先根據流量法及一些經驗數值來確定內澆口的截面積。
式中：A內為內澆口截面積mm2；G為通過內澆口的金屬液質量，包括溢流渣包的質量g ；ρ 為液體金屬的密度g/cm3 ；V為內澆口處金屬液的流速m/s ；t 為型腔的充型時間S。
鑄件密度取2.7g/cm3；溢流渣包的質量取壓鑄件質量的30% ，得G=25000 g；對于該缸體，取V=60m/s ，t=0.08s ，計算得到A內=2200mm2
鑄件體積為7117cm3，取澆口渣包為鑄件的45% ，則總體積為10319cm3。鑄件在2500T臥室冷室壓鑄機上使用,根據投影面計算的脹型力為1920T，在安全區內。料筒長度為960 mm,為使料在前期料筒內填充不出現紊流卷氣，料筒填充率最好控制在在40%至50%區間內，此處選上限。 故經計算取整得到料筒直徑為160 mm。
因為缸體鑄件輪廓大，結構復雜，常規的排氣在澆注時很很容易卷氣。而且此缸體鑄件的特殊性，在溢流排氣方面采用真空抽氣方式。真空壓鑄能顯著的減少氣孔，使組織更加致密，提高鑄件的力學性能。另外減小充型反壓力，成型性能好，使表面質量得到改善。如圖（2）所示，鑄件后半部分的溢流排氣集中到一起，最終匯到2塊排氣板上，再由定模側排氣板抽真空實現模具的抽氣方式。

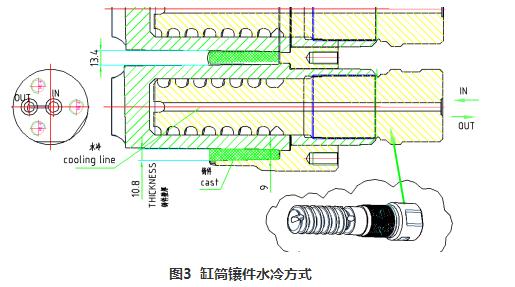

模具溫度是影響壓鑄件質量的一個重要因素。大多數形狀簡單，壓鑄工藝性好的鑄件對模具溫度控制要求不高，模具溫度在較大范圍內變化仍能制得合格的鑄件。對于復雜的鑄件，只有將模具溫度控制在狹窄的區間內，才能生產出合格的鑄件。模具溫度控制是通過模具的加熱冷卻系統來達到的。其主要目的是提高壓鑄件內部質量和表面質量，穩定壓鑄件的尺寸精度，提高壓鑄件的生產效率，降低模具熱交變應力，提高模具使用壽命。從前面論述的產品結構來看，缸筒厚大區域是熱節區域，凝固肯定會比其他區域滯后，故這里需要合理的設置冷卻系統。如圖（3）所示為缸筒處水冷卻結構。缸筒周壁內布置有螺紋型冷卻，冷卻壁厚控制在12mm左右。這樣的設計能有效的減低此處的溫度，使該區域的金屬液提前凝固。
4．有限元數值模擬分析
為了有效的驗證理論數據，筆者采用專業的數值模擬軟件Magma對鑄件的澆注過程和凝固過程進行模擬分析。以下是模擬得到的數據截圖。

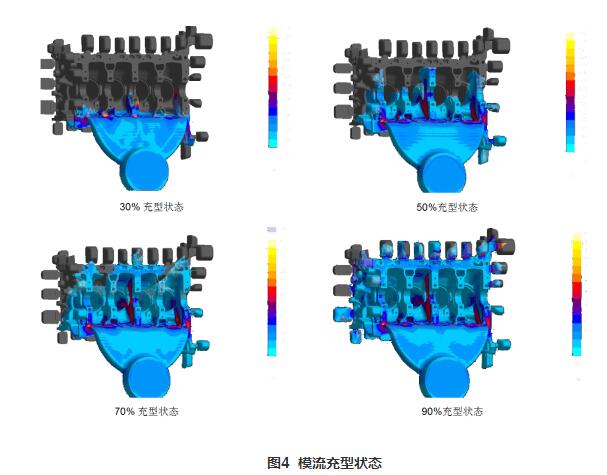

圖（4）為鑄件在充型過程中分別達到30% ，50%，70%和90%的狀態示意圖
從模擬的數據可以得到，進料處的流速最快時達到63m/s左右，與理論設計值基本吻合。從沖型狀態可以看出，流態是中間快，兩側慢，未出現包氣區域。流道設計有利于鑄件的排氣。

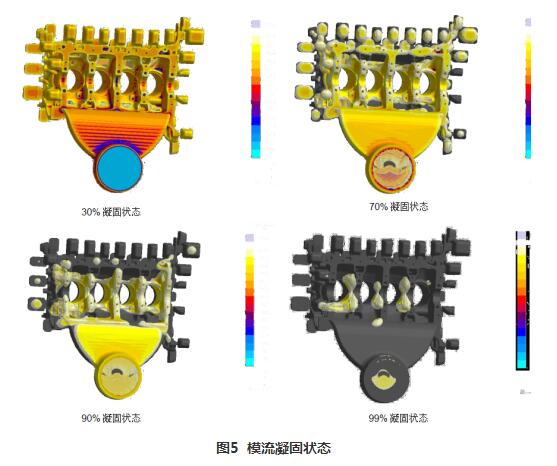

圖（5）為鑄件在凝固過程中分別達到30%，70%，90%和99%的狀態示意圖。
從以上的視圖可以看出4個缸筒和進料區域是后凝固區域，屬于熱節區域，符合原來的設計初衷。
5．實際澆鑄及調試
模具完成后，進行了第一次調試，未抽真空，缸筒處的水冷處于工作狀態。鑄件澆注后的狀態如圖（6）?？梢婅T件完整，外觀可以。

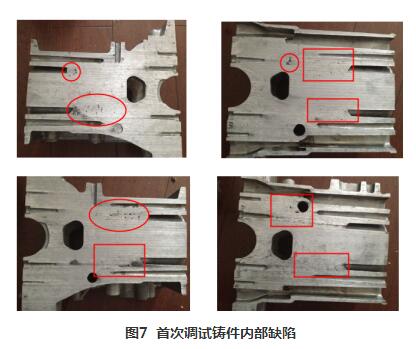

不過解剖之后，在缸筒處內部出現分布區域廣，粗大的氣縮孔，詳見圖（7）。
經過分析，原因為氣未排干凈，4個缸筒處的水冷效果未達到效果。原因在于在首次調試階段，沒有用真空抽氣裝置，內部的氣體殘留比較多。而且使用的冷卻水壓偏低，為4bar。
筆者有針對性的對前面的調試結果進行了改善，將排氣板上的排氣總面積從1.32cm2增大到3.08cm2，并使用抽真空裝置。將冷卻水壓控制在8bar。然后進行了第2次調試，進行的X光透射如圖（8）。 可以看出，缸筒處的氣縮孔得到了很大的改善，符合鑄件質量要求。
4．結論
綜合以上，隨著汽車工業的發展，無缸套鋁缸體研發應用具有極為重要的意義，它的發展應用會越來越廣。所以材質的研究，制備，產品成型工藝的研究也變的尤有意義。產品鑄件在實現大批量生產前，由于產品結構的特點，需要不斷的對模具工藝和結構進行完善。從筆者開發的首款國內無缸套鋁缸體經驗來看，以下幾點需要著重關注。
1.首要需要解決缸筒處的氣縮孔問題。真空壓鑄和有效的冷卻系統對鑄件缸筒的內部質量有很大的幫助。
2.由于缸筒處過大的包緊力，往往會對缸筒鑲件造成過大的抽拔阻力，常規的鑲件容易損壞，對未來的量產帶來影響。 需要設計合理有效的缸筒鑲件結構，并對其進行表面處理，降低表面的摩擦系數，以使模具脫摸減少對模具的損傷。
